布景::
从2016年起头,国度加强对挥发性有机物(VOCs)的排放,相继出台了《京津冀及周边地域2017年大气传染防治工作规划》、《重点行业挥发性有机物削减行动打算》等措施,以全面推动石化、医药、汽车、包装印刷等行业挥发性有机物(VOCs)的综合整治。!4呋慊鹕璞傅氖褂迷嚼丛奖榧埃陨璞甘菁嗫赜肜玫男枰嚼丛交鸺。!R韵挛宜净诖呋慊鹕璞干杓频腄CS系统案例。!
案例::
项目功夫::2021年6月
软件环境::TIA Portal V15、STEP 7-MicroWIN SMART、WinCC7.4、物联网系统
硬件环境::S7-1200、MCGS、FLEXEM
利用领域::喷漆、涂装车间的有机废气净化,制革、橡胶、印刷印染油墨、印制铁罐、化工塑料、电缆、漆包线等有机废气净化

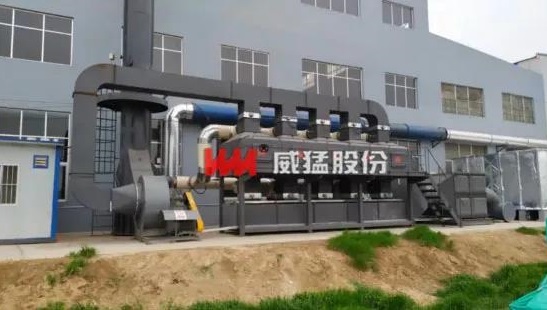

催化点火一期设备图
系统简介::
系统由三部门组成::WinCC组态软件、S7-1200CPU、物联网系统。!8孟钅垦∪」た鼗源呋慊鹣低车慕谥萍际酰迪衷毯鞣缁、脱附风机、吸附室、入口与出口等数据提供集中监控、归档、导出、保养提醒、趋向分析、故障查问等职能。!

催化点火系统工艺界面
以下为系统各部门详情
1.工艺界面

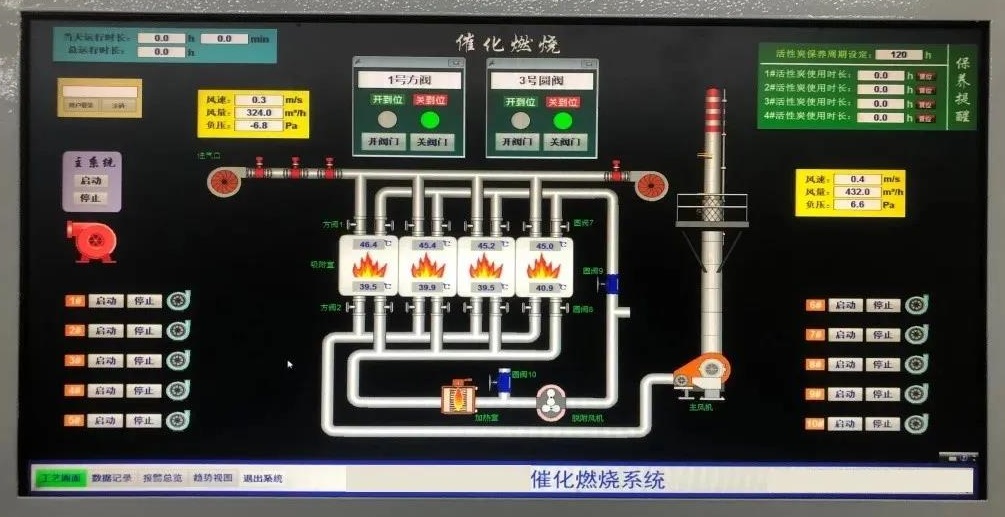

界面展示催化燃烧所有设备的状态
2. 运行时长显示

设备确当天运行时长与总运行时长,当天运行时长为统计当天设备的运行功夫,当天清零。!W茉诵惺背の璞咐奂谱艿脑诵泄Ψ颍磺辶。!
3.保养提醒

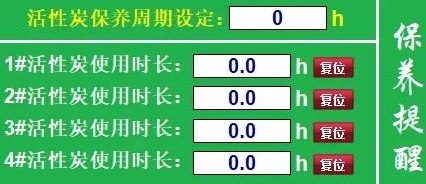

1-4#活性炭使用时长,可实时显示对应活性炭与过滤棉使用的功夫,保养周期设定输入框进行功夫的设置,当使用功夫达到设定的保养周期时,对应的使用功夫显示框会闪动,按下复位按钮即可复位。!
4.实时数据显示

入口、出口的风速、风量、负压以及风机的频率、电流、风量等状态的实时监测,可通过频率输入框批改电机的运行频率等。!
5.吸附室示意图

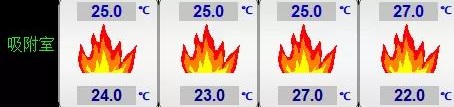

火焰上端与下端数据显示框为该吸附室上端与下端的实时温度显示。!

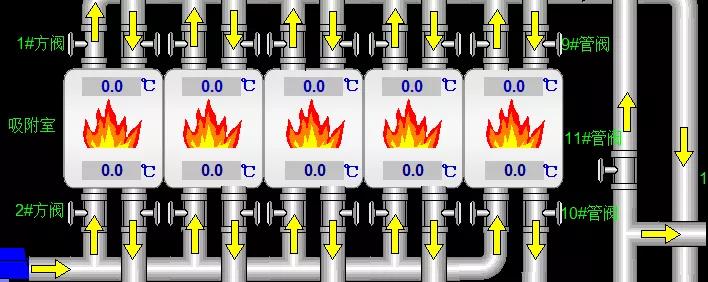

管道上方的黄色箭头代表气流的方向,当主风机、脱附风机以及相应阀门打开时,管道上面的黄色箭头会以闪动的状态显示在相应的地位。!
6.监控状态治理

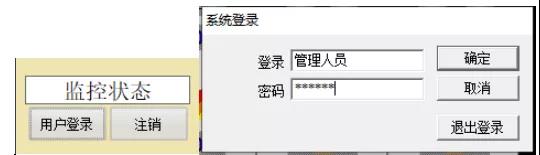

黄色界面为用户治理界面,一些重要的数据的设定与批改,必要有权限能力操作,点击用户治理按钮,弹出用户登录窗口,需输入账户和密码能力进行一些如电机频率、保养周期、保养复位等重要数据的设定与批改。!
7.数据纪录

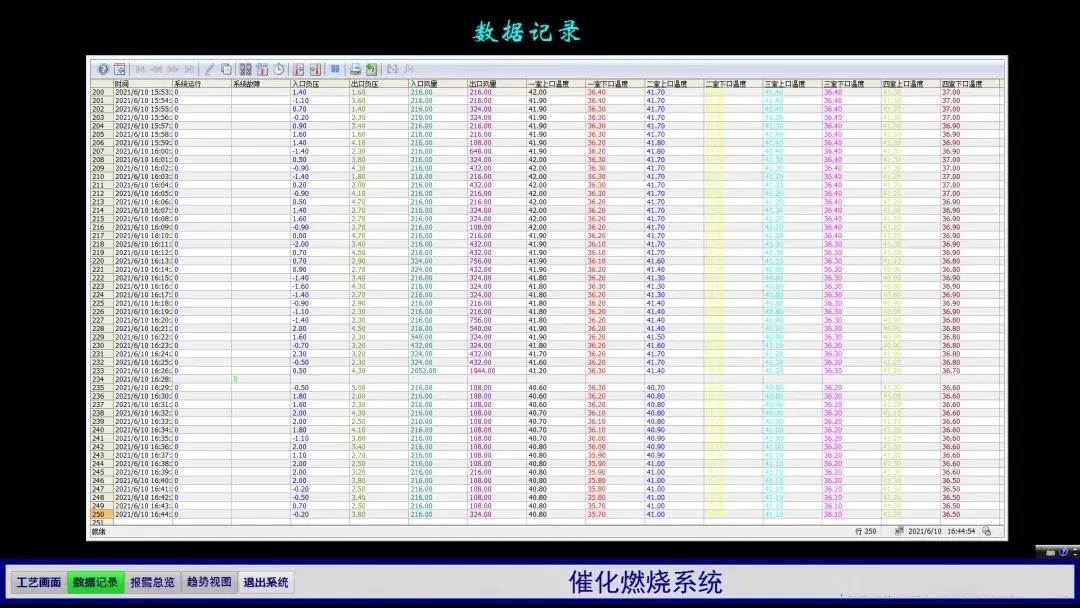

纪录系统治理的所有设备数据。!H绲缁脑诵凶刺、故障状态、运行频率、运行电流、风速、风量、负压、吸附室温度等,实现将数据存储、查问 及导出职能。!

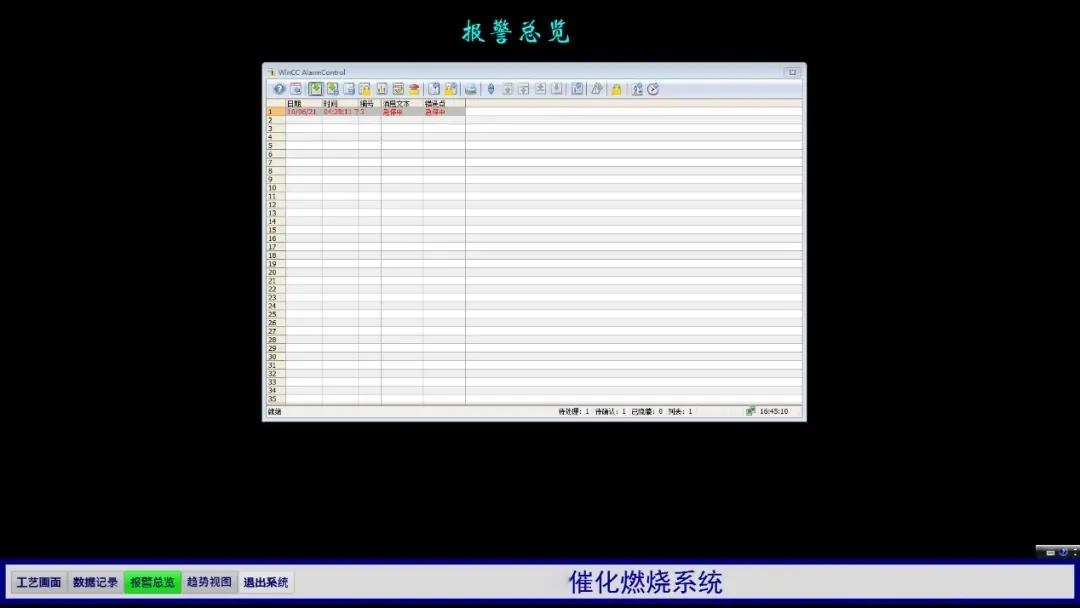

8.报警总览

可查问催化点火设备故障信息
9.趋向视图

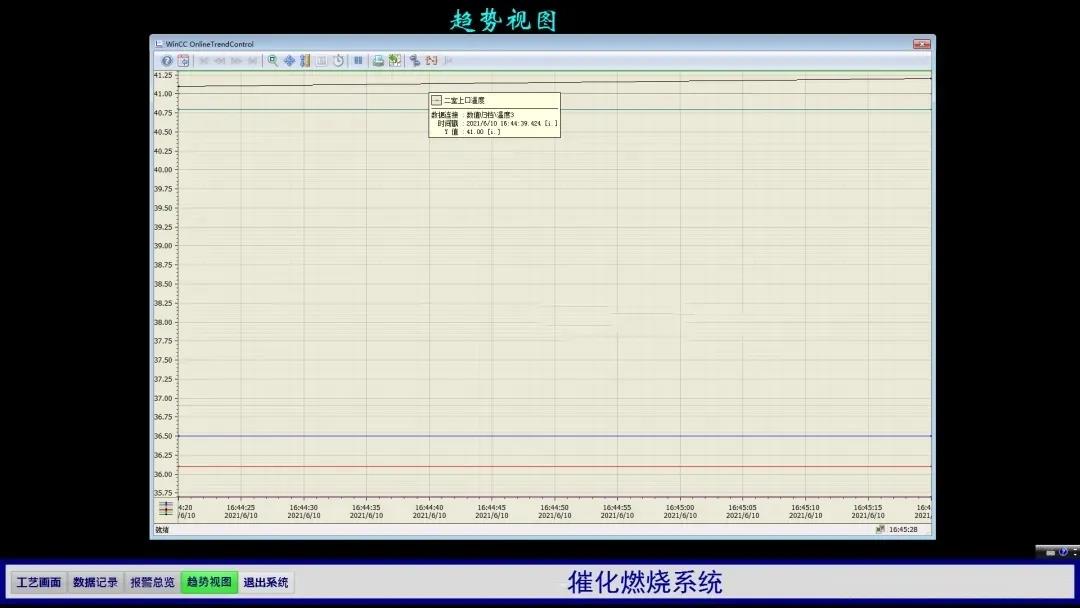

将数据以图表大局动态显示,直旁观到设备数据变动曲线

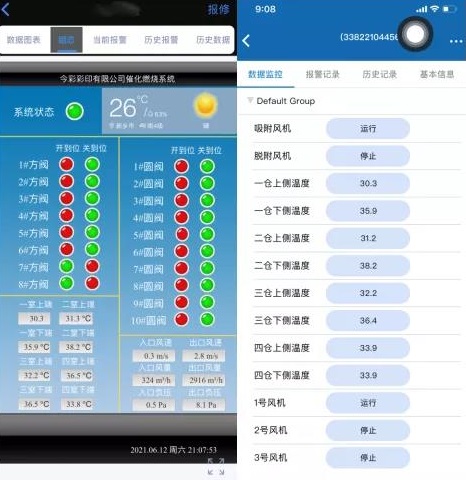

10.物联网

本项目通过物联网技术实现手机端在全国肆意处所对系统内所有设备运行状态的监控,查问报警纪录以及电流曲线等职能。!
